提供“華洋”品牌機床附件系列產品詳細資料
更新時間：2025-02-20 瀏覽量：0
圓輪緣手輪
【產品型號】HY8313.5-2
【產品材質】增強尼龍
【表面處理】黑色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

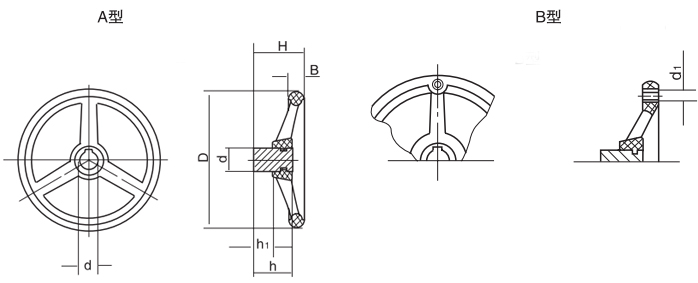

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | ||||||
| Type A | Type B | D | H | B | d | h | h? | d? |
| HY8313.5-2\A18x80 | HY8313.5-2\B18x80 | 80 | 38 | 14 | 18 | 25 | 10 | M6 |
| HY8313.5-2\A20x100 | HY8313.5-2\B20x100 | 100 | 42 | 15 | 20 | 26 | 8 | M8 |
| HY8313.5-2\A28x125 | HY8313.5-2\B28x125 | 125 | 51 | 16 | 28 | 33 | 15 | M8 |
| HY8313.5-2\A36x160 | HY8313.5-2\B36x160 | 160 | 59 | 18 | 36 | 37 | 15 | M10 |
| HY8313.5-2\A40x200 | HY8313.5-2\B40x200 | 200 | 66 | 20 | 40 | 39 | 15 | M10 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手輪 | 增強尼龍 | 黑色 |
※ 裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄孔。中心為黑色實心鋼制輪轂。
※ 特殊要求說明：中心孔大小、鍵槽大小可按客戶要求加工定制。
| 產品概述： | 圓輪緣手輪HY8313.5-2是一款增強尼龍圓輪緣邊的三幅條手輪，主要用于控制和調整機械裝置的運行。 | |

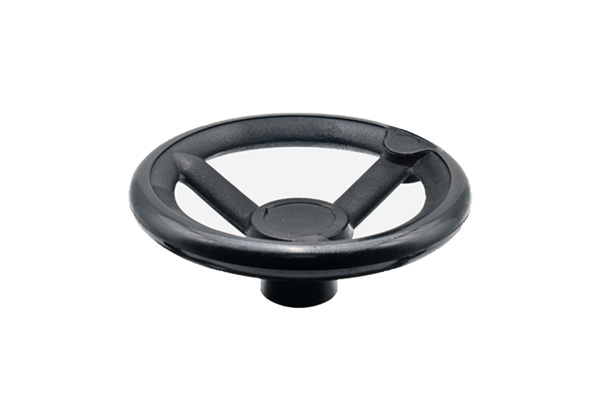

| 產品特點： | ◆ | A型 增強尼龍 黑色，無手柄孔； |

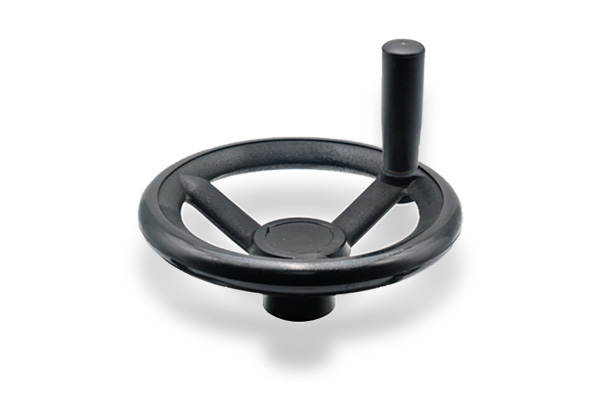

| ◆ | B型 增強尼龍 黑色，有手柄孔，配轉動手柄； | |
| ◆ | 標準件中間輪轂是實心嵌件，可根據客戶要求加工定制中心孔。 | |
| 安裝方式： | 鍵槽孔型\側銷鎖緊型 | |
抱歉，該型號暫無3D模型！
