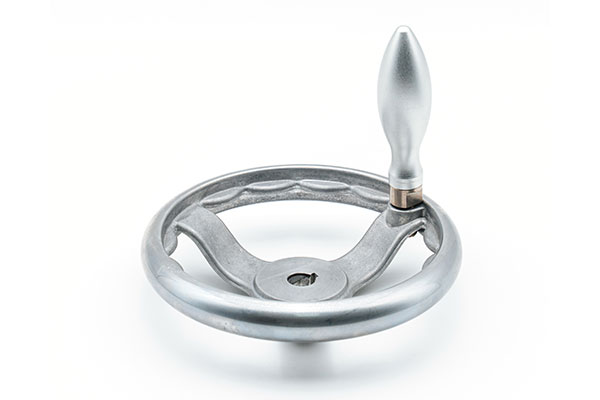

波紋圓輪緣手輪
【產品型號】HY8313.28
【產品材質】(手輪)鋁合金、(手柄)鋼
【表面處理】(手輪)拋光或黑色、手柄(鋼)噴砂或鍍亮鉻
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| Type A | Type B | D | H | B | d | h | d? |
| HY8313.28\A10x117 | HY8313.28\B10x117 | 117 | 43 | 16 | 10 | 21.5 | M8 |
| HY8313.28\A12x146 | HY8313.28\B12x146 | 146 | 50 | 19 | 12 | 25 | M8 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手輪 | 鋁合金 | 拋光或黑色 (鋼)噴砂或鍍亮鉻 |
| 手柄 | 鋼 |
※ 裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄螺紋孔。鍵槽按GB1095-79規定。
※ 特殊要求說明：中心孔大小、鍵槽大小及手輪表面處理可按客戶提供的圖紙加工定制。
| 產品概述： | 波紋圓輪緣手輪HY8313.28是一款外緣圓輪內緣波紋的鋁合金手輪，此款設計輕巧，價格實惠，性價比高。 | |
| 產品特點： | ◆ | A型 鋁合金 黑色噴塑或拋光處理，無手柄孔； |
| ◆ | B型 鋁合金 黑色噴塑或拋光處理，有手柄孔，配轉動手柄或曲面手柄； | |
| 安裝方式： | 鍵槽孔型 | |
抱歉，該型號暫無3D模型！
