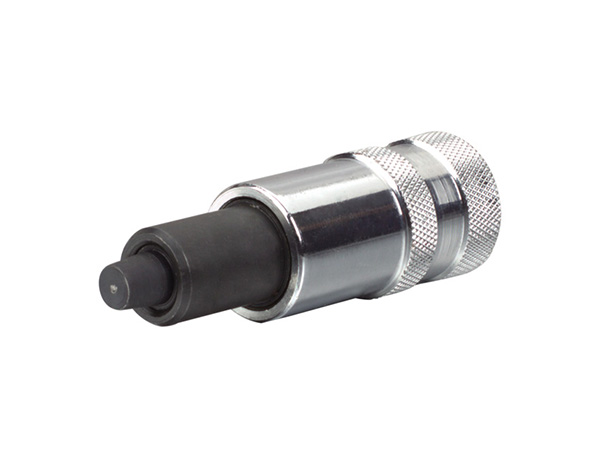

【產品名稱】 定位手柄
【產品型號】 HY8310.22 【執行標準】 【產品材質】 鋼 【表面處理】 鍍亮鉻（手柄），發黑處理（軸） 【生產廠家】 象山華洋機床附件廠
產品詳情
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 螺桿 | ||||||||
| 鋼 | L | Lо ≈ | D | D | d | d? | d? | α | B | A |
| HY8310.22\12x35 | 35 | 60 | 20 | 20 | 12 | 6 | 2 | 11.3° | 6 | 16 |
| HY8310.22\16x45 | 45 | 75 | 25 | 25 | 16 | 8 | 2 | 11.3° | 7 | 20 |
| HY8310.22\18x55 | 55 | 91 | 28 | 28 | 18 | 10 | 3 | 11.3° | 8 | 25 |
| HY8310.22\20x65 | 65 | 108 | 30 | 30 | 20 | 12 | 3 | 11.3° | 10 | 30 |
特殊要求說明：可按客戶提供的圖紙加工定制。
