【產品名稱】 手柄
【產品型號】 HY8310.1 【執行標準】 JB/T 7270.1-94 (GB4141.1-84) 【產品材質】 鋼 【表面處理】 鍍亮鉻或噴砂 【生產廠家】 象山華洋機床附件廠
產品詳情
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | |||||||
| Type A | Type B | L | D | D? | d | d? | l | l? |
| HY8310.1\A4x32xl | HY8310.1\BM4x32 | 32 | 9 | 7 | 4 | M4 | 6、8、10 | 8 |
| HY8310.1\A5x40xl | HY8310.1\BM5x40 | 40 | 11 | 8 | 5 | M5 | 8、10、12 | 10 |
| HY8310.1\A6x50xl | HY8310.1\BM6x50 | 50 | 13 | 10 | 6 | M6 | 10、12、14、16 | 12 |
| HY8310.1\A8x63xl | HY8310.1\BM8x63 | 63 | 16 | 12 | 8 | M8 | 12、14、16、18、20 | 14 |
| HY8310.1\A10x80xl | HY8310.1\BM10x80 | 80 | 20 | 15 | 10 | M10 | 16、18、20、22、25 | 16 |
| HY8310.1\A12x100xl | HY8310.1\BM12x100 | 100 | 25 | 18 | 12 | M12 | 20、22、25、28、32 | 18 |
| HY8310.1\A16x112xl | HY8310.1\BM16x112 | 112 | 32 | 22 | 16 | M16 | 22、25、28、32、36 | 20 |

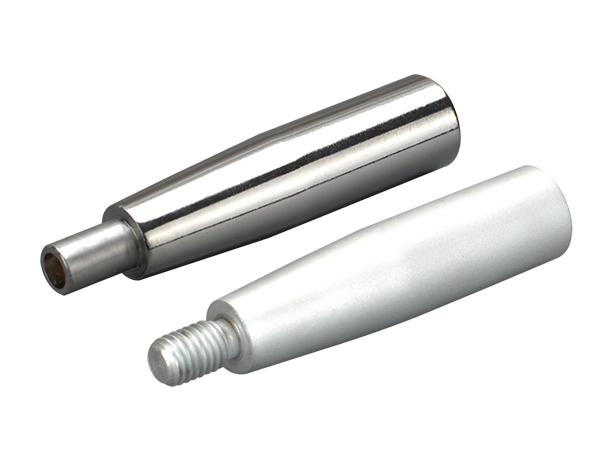

裝配類型：手柄安裝部位 A型為無螺紋，B型為帶螺紋；
特殊要求說明：螺紋大小和長度可按客戶提供的圖紙加工定制。
