提供“華洋”品牌機床附件系列產品詳細資料
更新時間：2025-02-21 瀏覽量：0

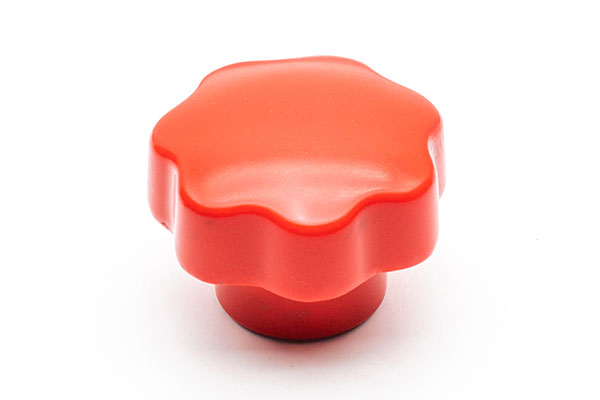

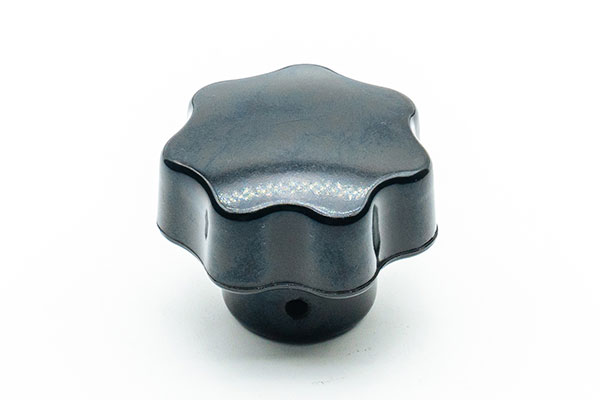

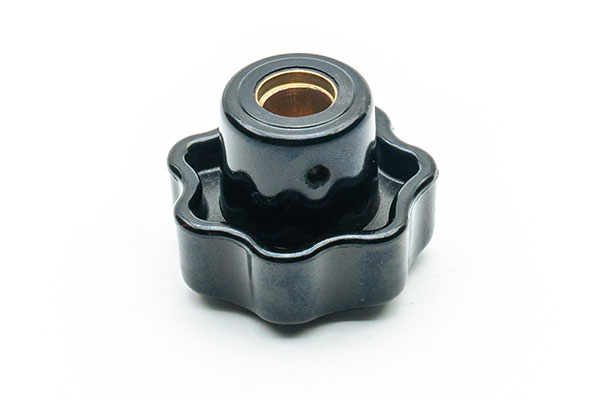

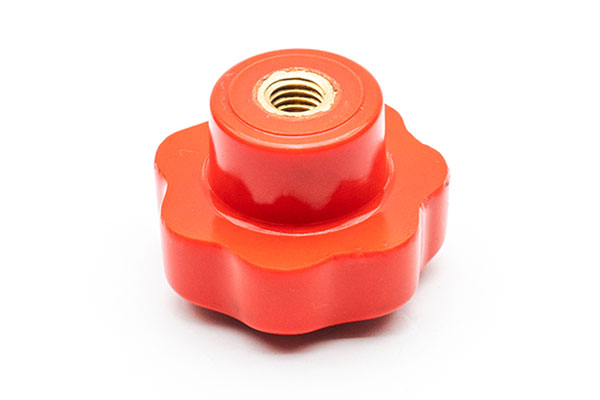

星型把手
【產品型號】HY8314.4
【執行標準】JB/T 7274.4-2014
【產品材質】(把手)膠木、(嵌件)鋼
【表面處理】(把手)黑色/紅色、(嵌件)鍍銅/鍍鋅
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| Type A | Type B | D | H | d | d? | h | d? |
| HY8314.4\A6x25 | HY8314.4\BM6x25 | 25 | 20 | 6 | M6 | 12 | 2 |
| HY8314.4\A8x32 | HY8314.4\BM8x32 | 32 | 25 | 8 | M8 | 16 | 3 |
| HY8314.4\A10x40 | HY8314.4\BM10x40 | 40 | 30 | 10 | M10 | 20 | 3 |
| HY8314.4\A12x50 | HY8314.4\BM12x50 | 50 | 35 | 12 | M12 | 25 | 3 |
| HY8314.4\A16x63 | HY8314.4\BM16x63 | 63 | 40 | 16 | M16 | 30 | 4 |
| HY8314.4\A12(16)x80 | HY8314.4\BM12(16)x80 | 80 | 52 | 12、16 | M12、M16 | 41 | 4 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 把手 | 膠木 | 黑色/紅色 |
| 嵌件 | 鋼 | 鍍銅/鍍鋅 |
抱歉，該型號暫無3D模型！
