防止膠木手輪丟失的改進方法及原理
如果膠木手輪在使用的時候不注意保養，那么很可能會出現丟失的情況，如果這種情況出現的話，會帶來很大的影響，怎么樣避免這樣的情況發現就是大家比較關心的一個問題了。以下三種方法有效防止膠木手輪丟失。
1、改進方法：
我們常用的膠木閥門手輪拆卸比較簡單，但是比較容易丟失的。所以對膠木手輪結構進行了一些改進。改進之后，閥桿螺母由牙嵌結合的上下兩部分組成。閥桿上螺母通過上端的六方形臺階與膠木手輪輪轂的內六方孔結合，閥桿下螺母穿過支架并通過下端臺階的限位與支架連接，閥桿螺母組件通過閥桿梯形螺紋連成一體。
2、改進原理：
拆卸膠木手輪時必須先拆卸閥桿螺母組件。膠木手輪轉動時必將帶動閥桿螺母組件沿閥桿軸線運動。當閥桿運動至最下端，閥桿下螺母下端臺階與支架的間隙消除后，在下端臺階軸向限位作用下無法繼續轉動，不能卸下閥桿螺母組件和膠木手輪。當閥桿運動至最上端，閥桿上螺母上端臺階與膠木手輪輪轂的間隙消除后，在上端臺階的軸向限位作用下，無法繼續轉動，也不能卸下閥桿螺母組件和膠木手輪。因為這種結構的膠木手輪不容易拆卸，所以可以非常有效的防止丟失。
3、拆卸及組裝方法：
改進結構的膠木手輪拆卸時應先拆開閥蓋和閘板，然后旋轉閥桿，使閥桿螺母組件脫離閥桿，才可取下膠木手輪。組裝時將閥桿下螺母先部分旋入閥桿上端，然后將閥桿下螺母下端臺階與支架下端面接觸，在支架上端面放好膠木手輪和閥桿上螺母，使閥桿螺母組件牙嵌咬合，旋入閥桿( 閥桿螺母組件的梯形螺紋是分別加工的，如果梯形螺紋不對接，閥桿不能旋入，此時可適當增加閥桿螺母組件間的距離，但是不能大于一個梯形螺紋的螺距)進行組裝。
相關資訊
-
2023-05-17 -
2021-05-07 -
2020-09-21 -
2016-12-09 -
2022-12-14
相關產品

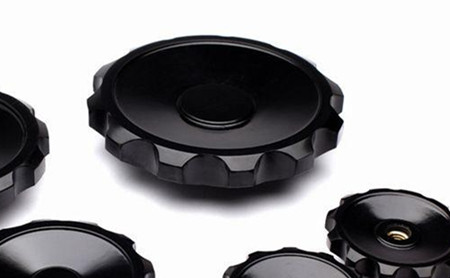

型號:HY8313.2 材質:膠木
